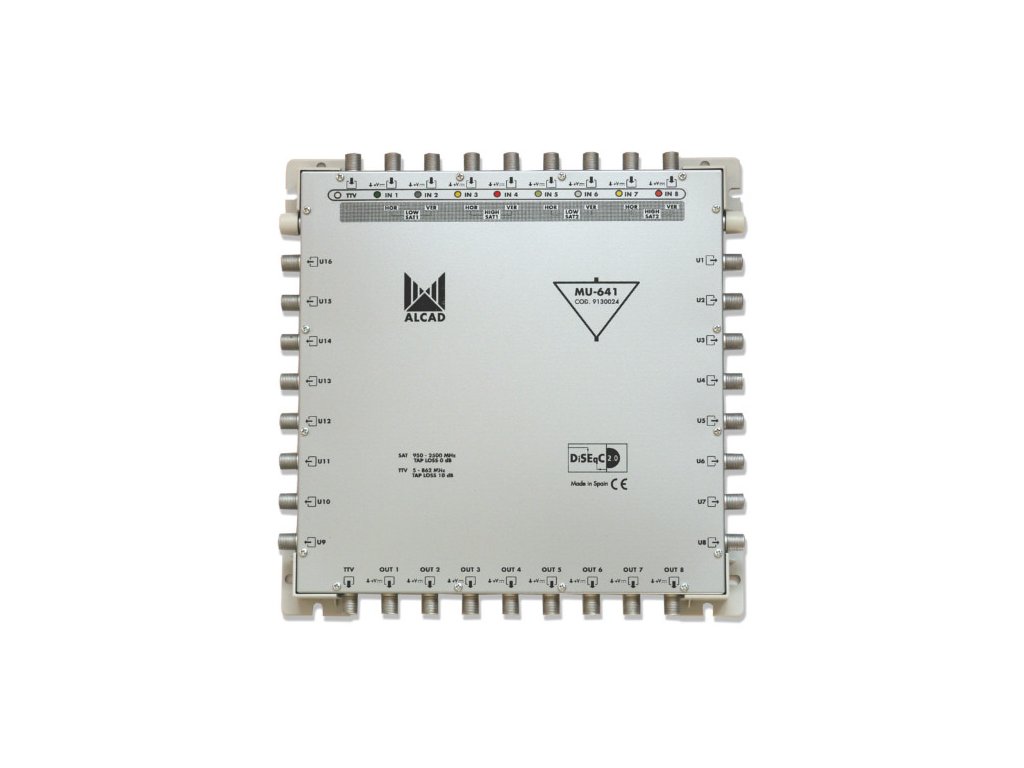

ALCAD MU-641

Detailní popis produktu

Technické parametry kaskádového multipřepínače Alcad MU-641:

• typ: pro kaskádovou instalaci (for cascade instalation)
• počet vstupů: 9 (8xSAT + TV)
• počet výstupů: 9 (8xSAT + TV)
• počet odbočení: 16
• frekvenční rozsah TV/RW vstupu: 5-65/86-862 MHz
• frekvenční rozsah SAT vstupů: 950 - 2500 MHz
• odbočovací útlum v TV/RW pásmu: 19 ± 1,0 dB (RW), 11 ± 2,0 dB (TV)
• odbočovací zisk v SAT pásmu: 2 ± 3,0 dB
• průchozí zisk v TV/RW pásmu: 8 ± 1,0 dB (RW), 6,0 ± 0,5 dB
• průchozí zisk v SAT pásmu: 6,5 ± 0,5 dB
• odbočovací fixní náklon v TV pásmu: 14 dB
• odbočovací fixní náklon v SAT pásmu: 950-2150MHz13 dB
• průchozí fixní náklon v TV/RW pásmu: 1 dB (RW), 3 dB (TV)
• průchozí fixní náklon v SAT pásmu: 950-2150MHz4,0 dB
• výstupní úroveň v TV/RW pásmu: 116 dBµV (DIN 45004B), 113 dBµV (IMD3 -60dB), 106dBµV (IMD2 -60dB)
• výstupní úroveň v SAT pásmu: 111 dBµV (IMD3 -35dB), 107 dBµV (IMD2 -35dB)
• izolace mezi TV a SAT vstupem: > 25 dB TV/SAT, > 65 dB SAT/TV
• izolace mezi odboč. výstupy: > 40 dB TV, > 30 dB SAT
• izolace mezi SAT vstupy: > 30 dB
• přepínání výstupů: DiSEqC 2.0, 14/18V, 0/22 KHz
• napájení: 6 ± 0,5V/ 590 mA (zdroj FU-513)
• proudový odběr z přijímače: 50± 2 mA (12-20 Vdc)
• konektory: F-konektory (F-connectors)
• pracovní teplota: -10°C .....+45°C (+55°C s ventilátorem/with ventilator)
• stupeň krytí: IP 30
• hmotnost:1,0 kg
